 Tabulka závitových profilů

  Metrický závit ISO     M

ČSN 014013, DIN 13, BS 1157:1975



    H = 0,86603P

    h3 = 0,61343P

    d2 = d - (0,6495P)

    d3 = d - (2h3)

    r = H/6 = 0,14434P

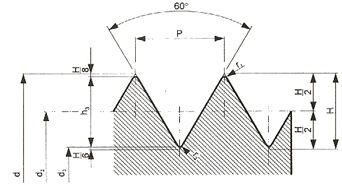

  Palcový závit ISO     UNC, UNF
ANSI B 1.1, BS 1580:1962



    H = 0,86603P

    h3 = 0,61343P

    d2 = d - (0,6495P)

    d3 = d - (2h3)

    r1 = 0,10825P

    r2 = 0,13733P

  Whitworthov závit     W, BSW, BSF

ČSN 014030, DIN 11, BS 84:1956



    H = 0,96049P

    h3 = 0,64033P

    d2 = d - h3

    d3 = d - (2h3)

    r = 0,13733P




Trubkový závit   G

ČSN 014033, DIN - ISO 228, BS 2779:1986

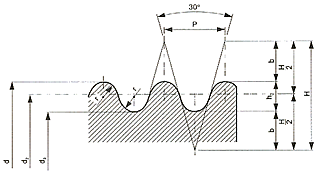

  Oblý závit     Rd

ČSN 014037, DIN405



    H = 1,86603P

    h3 = 0,5P

    d2 = d - h3

    d3 = d - (2h3)

    r = 0,23851P

    b = 0,68301P

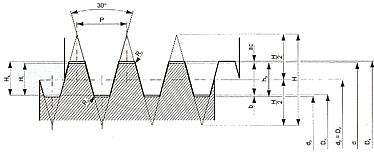

  Lichobežníkový závit
rovnoramenný 		    Tr

ČSN 014050, DIN 103




    H = 1,866P

    H1 = 0,5P

    H4 = 0,5P + ac

    h3 = 0,5P + b

    z = 0,25P

    D4 = d + 2ac

    d3 = d - (2h3)

    d2 = D2 = d - 2z




P
[mm]
h3
[mm]
H4
[mm]
z
[mm]
ac
[mm]

b
[mm]
R2
[mm]
R1
[mm]
1,5
0,965
0,90
0,419
0,15
0,25
0,25
0,25
2
1,320
1,25
0,546
0,25
0,25
0,25
0,25
3
1,877
1,75
0,849
0,25
0,40
0,40
0,25
3
1,840
1,75
(>44) 0,807
0,25
0,40
0,40
0,25
4
2,397
2,25
1,114
0,25
0,50
0,55
0,25
4
2,350
2,25
(>95) 1,060
0,25
0,50
0,55
0,25
5
2,908
2,75
1,373
0,25
0,50
0,55
0,25
6
3,685
3,50
1,643
0,50
0,75
0,90
0,25
7
4,196
4,00
1,901
0,50
0,75
0,90
0,25
8
4,705
4,50
2,160
0,50
0,75
0,90
0,25
